Машинно чертане. Част 1

За СПТУ и техникумите

Бранимир Сандалски, Елена Златанова, Красимира Панайотова

За особеностите на екземпляра

Състояние:: Добро
Забележка:: Без предната корица. Чисто и запазено книжно тяло.
Наличност:: 1 бр.

За изданието

Издателство:: Техника
Град на издаване:: София
Година:: 1993 г.
Език:: Български
Страници:: 175
Корици:: Меки
Художник:: Мария Димитрова
Категория:: Учебници за техникуми
Формат:: 60/90/8
Ширина (мм):: 288
Височина (мм):: 215
Дебелина (мм):: 9
ISBN:: 9540302625

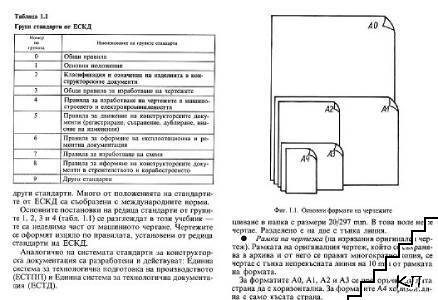

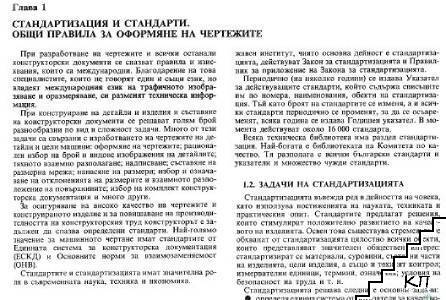

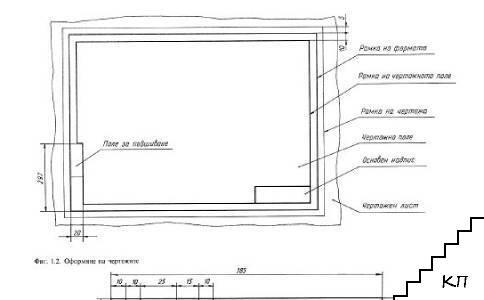

Машинното чертане е първата конструктивна дисциплина в обучението на учениците. Тя изгражда фундаментално необходими знания и умения за възприемане на всички следващи технически дисциплини. Машинното чертане има за цел да запознае учениците с основите на машиностроителното проектиране и главно с правилата за разчитане и изработване на конструкторските документи. То изгражда у тях технически усет, представа за структурата на машиностроителните изделия, за тяхното конструиране и производство. * Стандартизация и стандарти. Общи правила за оформяне на чертежите Общи бележки Задачи на стандартизацията Категории и видове стандарти Единна система за конструкторска документация (ЕСКД) Формати Основен надпис Мащаби Линии Шрифтове Основни методи на изобразяване Геометрични построения Видове проектиране. Основни понятия Основни проекционни равнини. Основни изгледи Правоъгълни проекции на точка. Основни правила Правоъгълни проекции на отсечка Правоъгълни проекции на равнинна фигура Основни изгледи на прости геометрични тела Точки от повърхнината на геометрично тяло Разчитане на изгледи Аксонометрични проекции Изобразяване на детайлите в машиностроителните чертежи Изгледи Сечения Разрези Опростяване на изображенията Размери и размерна мрежа в чертежите на машиностроителните детайли Въвеждащи понятия при оразмеряването на изделията Правила за нанасяне на линейни и ъглови размери Размерна мрежа на технологични и симетрични елементи Изисквания и принципни положения на геометрично-технологичното оразмеряване на несиметрични елементи Размерна мрежа на несиметрични елементи Точност на размери и повърхнини Основни понятия и термини Норми за точност на линейните и ъгловите размери Означаване на нормите за точност на размерите в чертежа Норми за точност на разположението на повърхнините и осите Допуски на формата и на сумарните отклонения на повърхнините Грапавост на повърхнините Технически измервания на линейни и ъглови рамери Основни понятия Измерване на линейни размери Измерване на ъглови размери Измерване на отклоненията на разположението на повърхнините Измерване на отклоненията на формата и сумарните отклонения от формата и разположението на повърхнините Оценяване на грапавостта на повърхнините Изработване на чертежи на детайли Съдържание на чертежите на детайли Избор на изображения Определяне на главното изображение Съставяне на размерна мрежа Технически изисквания Изпълнение на чертежи на детайли Изобразяване и сглобки на гладки съединения Взаимозаменяемост при проектиране и създаване на машините Изобразяване и сглобки на гладки цилиндрични съединения Калибри за повърхнини на цилиндрични съединения Изобразяване и сглобки на търкалящи лагери Изобразяване и оразмеряване на шпонково и щифтово съединение Негладки съединения, свързващи детайли и предавки Изобразяване, оразмеряване и контрол на резбови елементи и съединения Изобразяване и оразмеряване на съединения със стандартизирани резбови детайли Изобразяване, оразмеряване и контрол на шлицови елементи и съединения Изобразяване и оразмеряване на зъбни предавки Изобразяване и оразмеряване на пружини и на съединенията им Изобразяване и оразмеряване на неразглобяеми съединения Конструкторски документи на сглобените единици Основни конструкторски документи Характеристики на сборния чертеж Спецификация Разчитане на конструкторски документи на примерна сглобена единица Разчитане и детайлиране на чертежи на общия вид Схеми Приложение, размножаване и автоматизация на изработването на конструкторската документация Литература
